二次电流互感器

二次电流互感器如图所示,用于电流取样,将标准的一次电流互感器的二次电流(0~5A)变换成电压信号(0~2V)。二次电流互感器采用穿心式,将一次电流互感器的次级线从中穿过,其与智能低压无功补偿装置的连接使用接插件连接。

详细信息

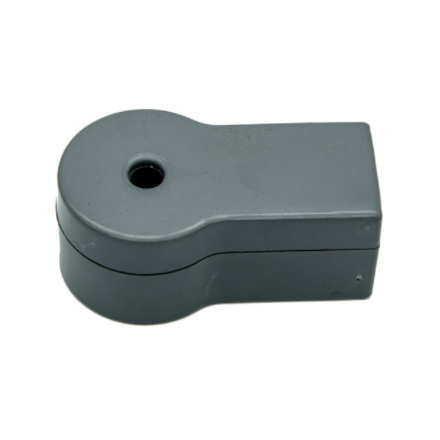

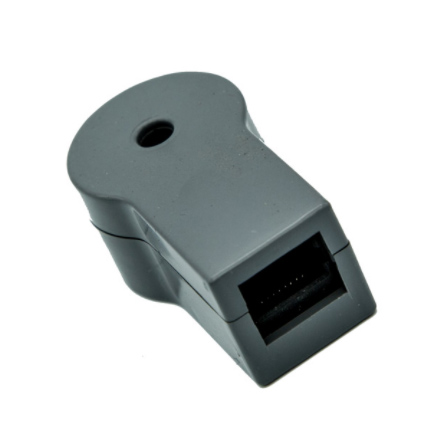

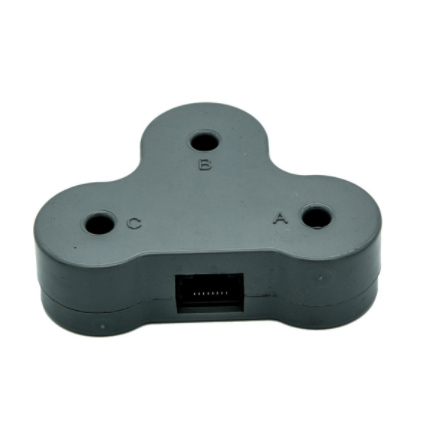

二次电流互感器如图所示,用于电流取样,将标准的一次电流互感器的二次电流(0~5A)变换成电压信号(0~2V)。二次电流互感器采用穿心式,将一次电流互感器的次级线从中穿过,其与智能低压无功补偿装置的连接使用接插件连接。二次电流互感器有三相式和分相式两种,三相式用于三相无功控制,其中仅有B相电流互感器;分相式则用于分相无功控制或者三相、分相混合控制,其中有A、B、C三相电流互感器。
技术参数
产品选型
使用说明

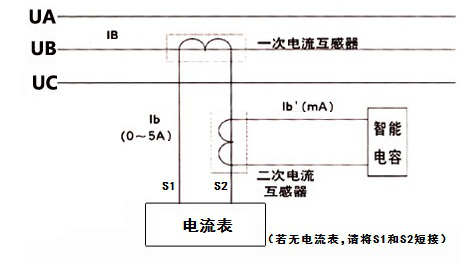

接线图
