复合开关控制器B

该产品以DSP芯片为核心,交流三相同步采样,取样物理量为无功功率,是集数据采集、数据通讯、无功补偿、电压监测、谐波监测、电网参数分析、智能监控等功能于一体的新型配变监测监控智能终端,适用于交流0.4kV、50Hz低压配电系统的监测及无功补偿控制。

详细信息

        该产品以DSP芯片为核心,交流三相同步采样,取样物理量为无功功率,是集数据采集、数据通讯、无功补偿、电压监测、谐波监测、电网参数分析、智能监控等功能于一体的新型配变监测监控智能终端,适用于交流0.4kV、50Hz低压配电系统的监测及无功补偿控制。


基本功能

        数据采集:三相电压、电流、功率因数、有功功率、无功功率、正反有功电量、正反无功电量、频率、谐波电压畸变率、谐波电流畸变率、日电压最大、最小值、日电流最大、最小值、停电时刻、来电时刻、累计停电时间、电压超上、下限时间、缺相时间、谐波分析至21次、数据存储3个月。

        数据通讯:通信规约参照国家电网电力需求侧管理系统数据传输规约,RS-232/485接口。可采用现场通讯或远程通讯,可实时召唤,响应预置参数的修改或控制。

        数据管理:基于WINDOWS操作平台,数据自动生成各种报表、曲线。

        运行保护:过压保护、欠压保护、谐波超限保护、零序超限保护、缺相保护、温度保护。初次上电终端进行自检并复归输出回路,使输出回路处于断开状态。

        无功补偿:取样物理量为无功功率,全Y、全Δ、Y+Δ补偿方案任意设置。

        事件记录:控制器可以保存最近256条重要事件记录和256条一般事件记录。当控制器过压、欠压、过负荷、过电流、谐波超标时,会立即存储,以备查询;记录每组电容器投切起止时刻,投切前后电压、无功功率、功率因数的变化情况。

        显示:本机采用128*64宽温点阵LCD液晶显示器,中文菜单、实时显示电网相关参数、直观显示预置参数、报警信息。

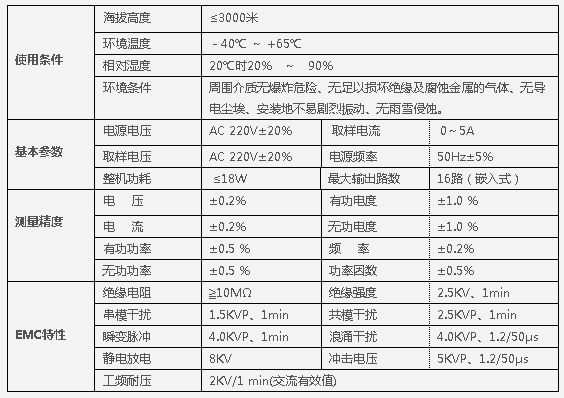

技术参数
产品选型

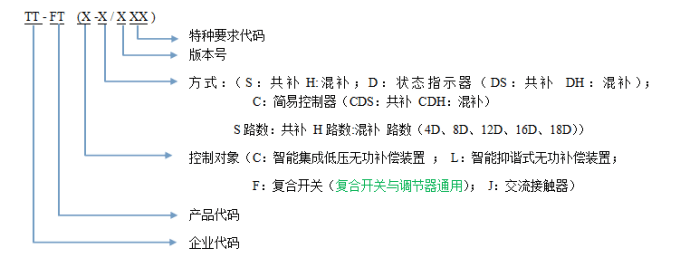

型号说明



外形尺寸

嵌入式:

外形尺寸:144*144*110mm

开口尺寸:138*138mm

嵌入深度:110mm

使用说明
