TT-FT简易控制器 (L-CDH)

简易控制器是我公司研发出来的新一代产品,与本公司生产的集成式低压无功补偿装置配套使用,代替以往的状态指示器,可实现补偿装置的自动投切。该产品集成度高,外形美观大方,采用通用仪表尺寸,安装使用灵活,操作方便。

详细信息

产品概述

  简易控制器是我公司研发出来的新一代产品,与本公司生产的集成式低压无功补偿装置配套使用,代替以往的状态指示器,可实现补偿装置的自动投切。该产品集成度高,外形美观大方,采用通用仪表尺寸,安装使用灵活,操作方便。


主要功能

   1)控制器面板集成76只高亮度LED指示灯,其中包括70只电容状态指示灯和6只工作状态灯。

   2)四段数码管动态显示各相功率因数,实时反映电容投切效果。

   3)该控制器具有2个RJ45端口,接线极为简单。

   4)通过RJ45端口与电容连接,实现电容自动投切,无需外接二次电流互感器。

技术参数

工作环境

  1)环境温度:-25~+55℃;

  2)相对湿度:40℃时20%~90%;

  3)大气压力:79.5~106.0Kpa;

  4)海拔高度:≤3000m;

  5)其它要求:无易燃易爆的介质存在,无导电尘埃及腐蚀性气体存在;



工作电源

  额定电压:380V±20%,交流50Hz,电压畸变率≤20%;

产品选型

型号说明


控制容量

  1) 三相补偿式:20台共补型集成式低压无功补偿装置;

  2) 分相补偿式:10台分补型集成式低压无功补偿装置;

  3) 混合补偿式:20台共补型集成式低压无功补偿装置和10台分补型集成式低压无功补偿装置;

  4) 可根据用户要求改变控制容量;

使用说明

1机械安装

  在屏面上适当位置开一个138mm*138mm的方孔,将本控制器从屏面推入,在屏板后将配给的固定支架安上,用螺丝刀把固定架上的螺丝拧紧即可。

2电气接线

  本控制器的电气接线端子在后面板上,如下图如示:

图1 混补型简易控制器背贴示意图

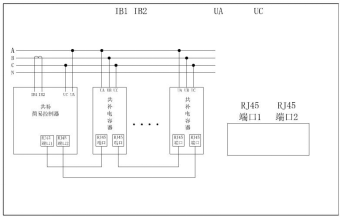

图2 共补型简易控制器背贴示意图





  UA、UC为控制器工作电源,分别接入电网A、C相;

  IA1、IA2、IB1、IB2、IC1、IC2为一次电流互感器二次侧接入端,混补型三相都需要接,共补型只需要接B相IB1、IB2;

  RJ45端口1与第一台集成式低压无功补偿装置的RJ45端口连接,RJ45端口2与最后一台集成式低压无功补偿装置的RJ45端口连接。



注:

  通信正常时,工作灯闪烁,数码管动态实时显示A、B、C相功率因数;

  通信异常时,故障灯亮,数码管显示四个“0”,电容状态指示灯保持通讯异常前的电容投切状态,此时需检查指示器通讯连接线是否松动或断开。
