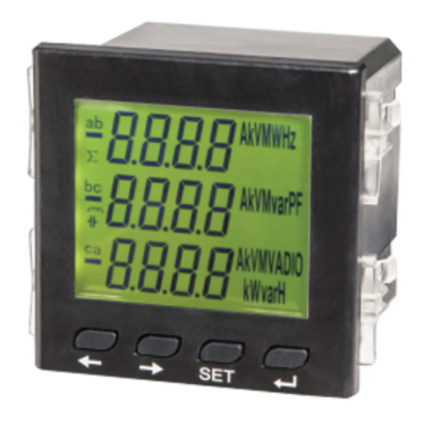

TT多功能监控、组合仪表

多功能监控仪表是高性能的监控仪表,具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能,并配置有丰富的输入输出接口,可用于现场设备状态的监测与控制,还集成了RS-485通讯接口,可与各种智能配电系统和能量管理系统集成,共享丰富的监测数据和电能质量数据。

详细信息

  多功能监控仪表是高性能的监控仪表,具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能,并配置有丰富的输入输出接口,可用于现场设备状态的监测与控制,还集成了RS-485通讯接口,可与各种智能配电系统和能量管理系统集成,共享丰富的监测数据和电能质量数据。

  多功能监控仪表有着极高的性价比,可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元,应用领域非常广泛,如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。


产品标准

  GB/T 22264.1-2008 安装式数字显示电测量仪表第1部分:定义和通用要求

  GB/T 22264.7-2008 安装式数字显示电测量仪表第7部分:多功能仪表的特殊要求

  GB/T 22264.8-2008 安装式数字显示电测量仪表第8部分:推荐的并验方法

  GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分:静止式有功电能表(0.2S级和0.5S级)

  GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分:静止式无功电能表(2级和3级)

  DL/T 614-2007 多功能电能表

  GB14287-2005 电气火灾监控系统

  GB50045-95 高层民用建筑设计防火规范

  GB50054-95 低压配电设计规范

  GB50096 住宅设计规范

  GB13955-2005 剩余电流动作保护装置的安装和运行

  GB50016-2006 建筑设计防火规范


性能特点

  ◆ 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量

  ◆ 正反向有功/无功电能计量

  ◆ 分时电能计量、分时电能定时抄表

  ◆ 测量三相电压、三相电流的总谐波畸变率(THD),2-31次奇次谐波分量

  ◆ 提供数码管或液晶显示,本地数据查询

  ◆ 菜单直观,按键操作简单

  ◆ 电流、电压变比可编程设置

  ◆ 提供多回路控制节点,可用于报警、跳闸等控制

  ◆ 支持消防联动,远程切断故障回路

  ◆ 支持RS-485通讯,Modbus-RTU协议

  ◆ 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出

  ◆ 安装方便,接线简单,工程量小

  ◆ 宽范围交直流通用电源:AC/DC 80V~270V

  ◆ 可完成SCADA、PLC中多种通讯软件的组网

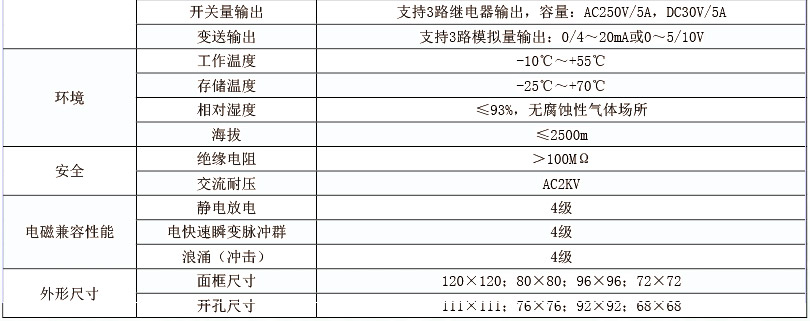

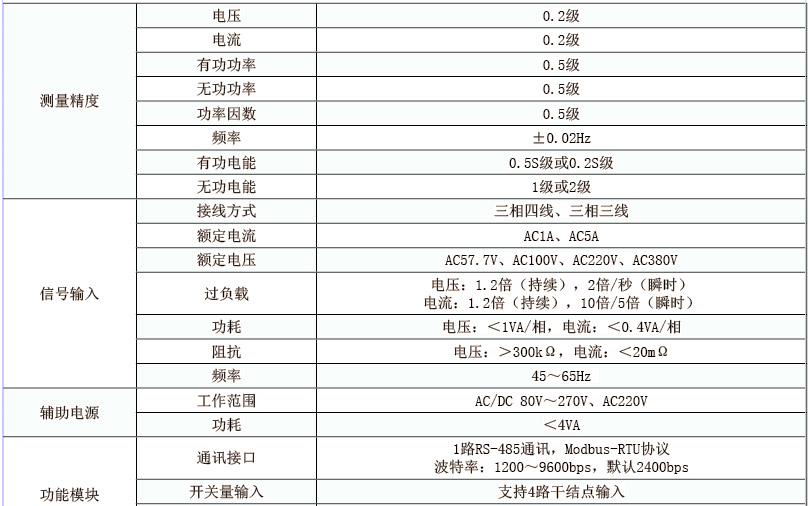

技术参数

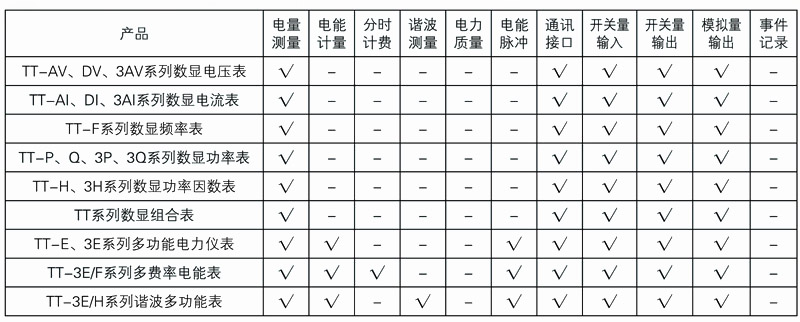

产品选型

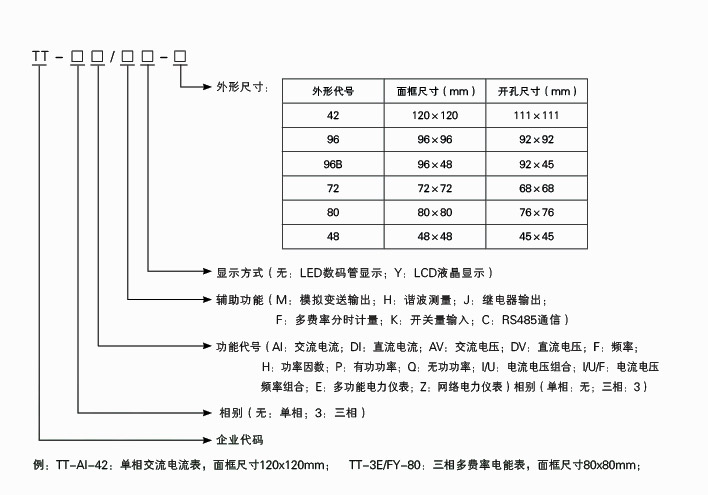

型号说明

规格选型

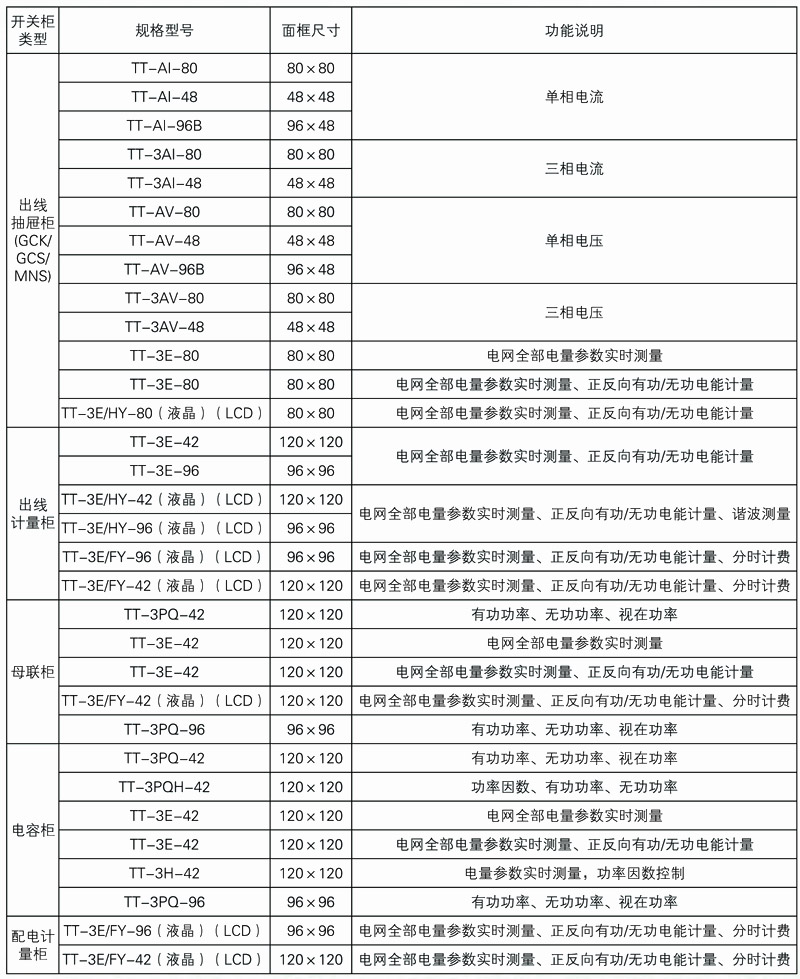

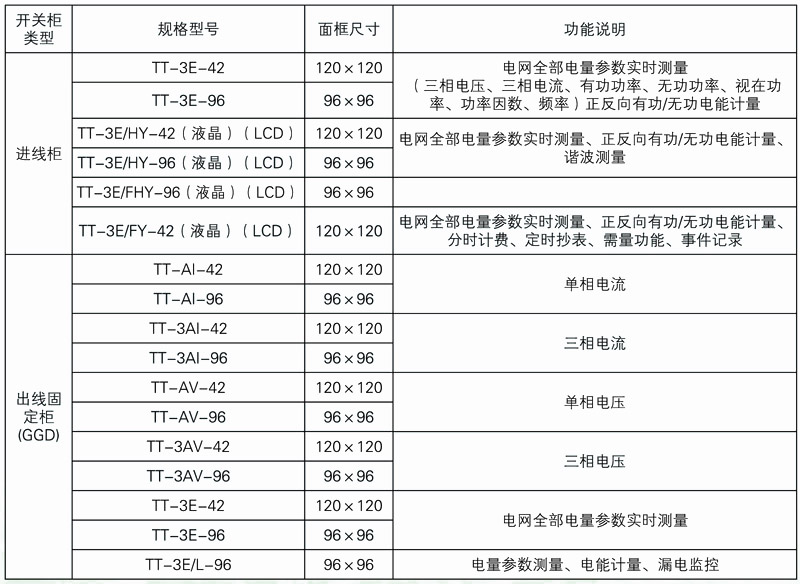

典型应用选型

使用说明

外形尺寸图

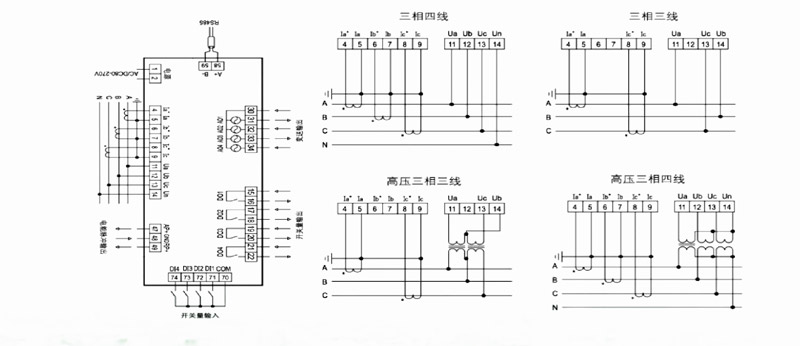

产品接线图

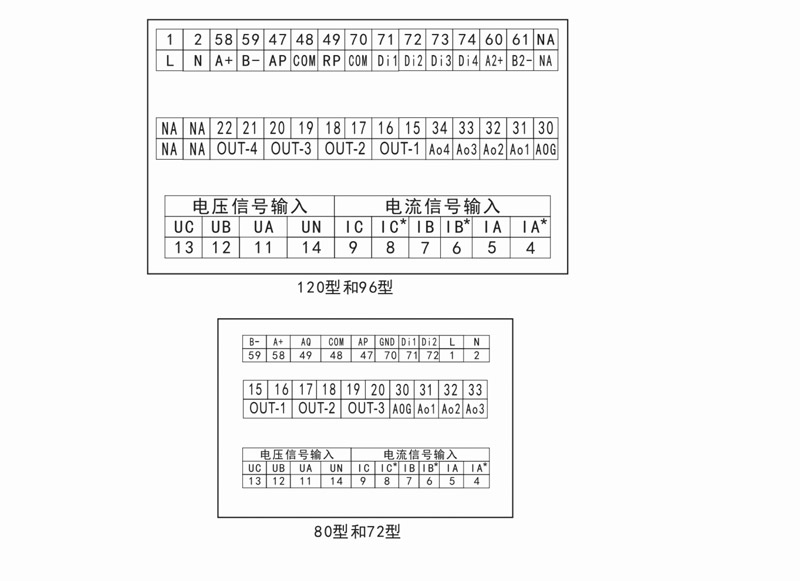

接线端子分布图
